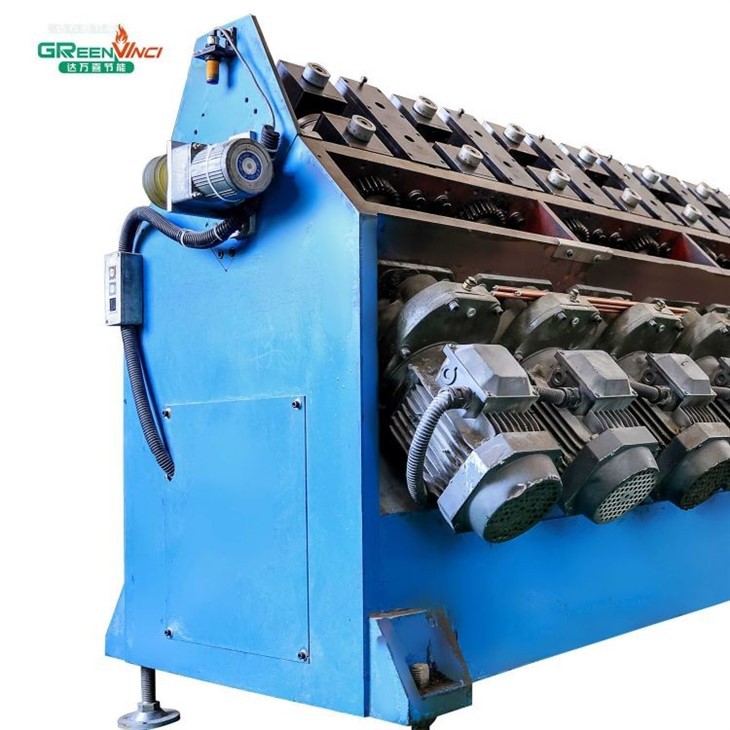

18-stanica cijevni grijač mašina za skupljanje

Opis i specifikacija proizvoda

Predstavljamo našu inovativnu mašinu za skupljanje 18-stanica za cijevni grijač – dizajniranu za revoluciju u proizvodnji grijaćih elemenata. Ova napredna oprema ravnomjerno smanjuje vanjski prečnik cijevi kroz precizan progresivni proces skupljanja, značajno povećavajući gustinu praha magnezijum oksida (MgO) unutar grijaćeg elementa. Rezultat je superiorna toplotna provodljivost i električna izolaciona čvrstoća. Mašina ima integrirani liveni okvir, koji osigurava izuzetnu stabilnost i preciznost čak i pri kontinuiranom radu velikom brzinom.

Model	Napajanje	Veličina (rw*H)mm	Težina (kg)
GV001-12S	Trofazni (380V/50Hz/6kW)	1200X800X1200	1800kg
GV001-16S	Trofazni (380V/50Hz/9kW)	1600X800X1200	2500kg
GV001-18S	Trofazni (380V/50Hz/12kW)	2100X800X1200	2800kg

Kako to funkcionira – progresivni proces smanjivanja

Tradicionalne mašine za skupljanje cijevi koriste nekoliko stanica, kao što je 8 stanica, što rezultira velikim količinama deformacija po ciklusu. To lako dovodi do koncentracije naprezanja na zidu cijevi, površinskih ogrebotina i neravnih ili ne-ravnih cijevi nakon skupljanja, što rezultira neispravnim proizvodima. Naš dizajn sa 18 stanica razlaže ukupnu količinu skupljanja u 18 ekstremno malih koraka deformacije, koristeći 18 kompleta valjaka od legure za postepeno smanjenje promjera. Ovo rezultira visokim prinosom i odličnim kvalitetom skupljenih cijevi, značajno smanjujući troškove proizvodnje.

Sažetak toka rada:
**Napajanje:** Aluminijske, željezne, bakrene ili nehrđajuće cijevi cijevi se pune prahom u mašini za punjenje praha, a zatim se ubacuju u prvu stanicu pomoću automatskog dodavača.
**Korak--Korak kompresije:** Cijev prolazi uzastopno kroz 18 pari preciznih valjaka od legure, pri čemu svaki par kalupa smanjuje promjer za samo 0.1- 0.3 mm.
**Povećanje gustine:** Kako se prečnik cevi postepeno smanjuje, unutrašnji prah magnezijum oksida (MgO) se ravnomerno sabija, značajno povećavajući gustinu.
**Završna obrada i izlaz:** Poslednjih nekoliko stanica izvodi završnu obradu dimenzija, što rezultira gotovim cevima konzistentnog spoljašnjeg prečnika, glatkom površinom i ujednačenom debljinom zida.

Osnovna prednost leži u činjenici da je svaka deformacija izuzetno mala, što omogućava metalnoj rešetki dovoljno vremena da se prerasporedi, čime se eliminiše unutrašnje naprezanje, sprečava pucanje i osigurava smanjenje gustine MgO praha.

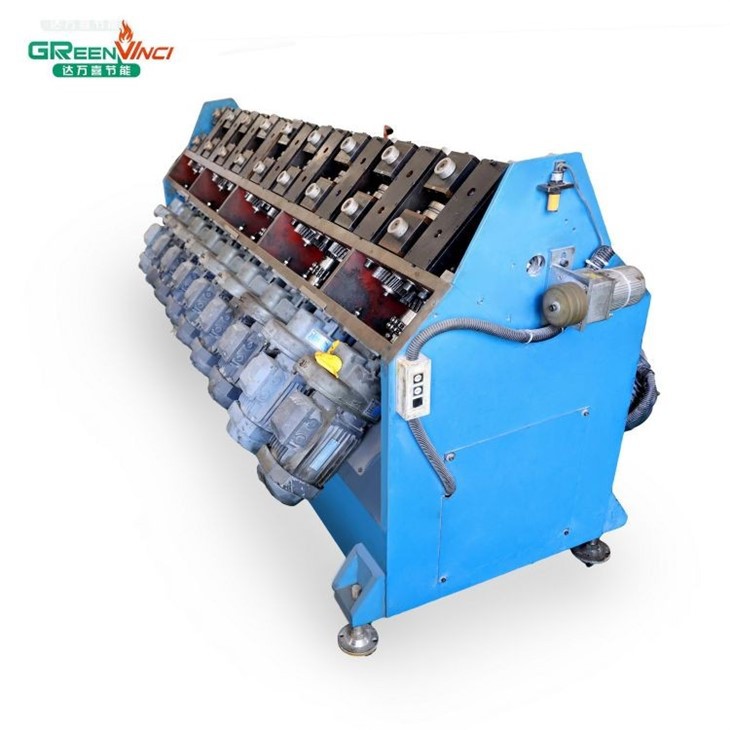

18-Stations Roll Reducing Machine

Poređenje: 8-Station vs 12-Station vs 18-Station

Parametar	8-Station	12-Station	18-Station
Maksimalno smanjenje po koraku	0,8–1,0 mm	0,5–0,7 mm	0,2–0,3 mm
Hrapavost površine (Ra)	Manje ili jednako 1,6 μm	Manje ili jednako 0,8 μm	Manje ili jednako 0,4 μm
Odstupanje debljine zida	±0,10 mm	±0,08 mm	±0,05 mm
Poboljšanje gustine MgO	osnovna linija	+10%	+15~20%
Maksimalna primjenjiva dužina cijevi	600 mm	900 mm	1200 mm
Preporučena primjena	Kratke cijevi, cijevi osnovnog grijača	Opće namjene	Vrhunski{0}}, dugotrajni-elementi za grijanje, izvozni-proizvodi

Zašto odabrati mašinu za skupljanje sa 18 stanica

Prednost	Opis
±0,05 mm visoka preciznost	Mikroredukcija u 18-stepena osigurava konačnu toleranciju OD unutar ±0,05 mm, ispunjavajući najstrože zahtjeve za montažu cijevi grijača.
Nema površinskih ogrebotina	Minimalno smanjenje po koraku u kombinaciji sa matricama visokog{0}}sjaja daje zrcalno-glatku površinu – nije potrebno sekundarno poliranje.
Ujednačenost debljine zida poboljšana za 30%+	Progresivni proces izbjegava pretjerano jedno-raztezanje, što rezultira odstupanjem debljine stijenke za više od 30% bolje od konvencionalnih mašina.
Gustina MgO povećana za 15-20%	Ujednačeno sabijanje poboljšava toplotnu provodljivost i povećava otpor izolacije (do 100MΩ ili više).
Pogodno za ekstra-duge cijevi	Mogućnost obrade cijevi grijača dužih od 1000 mm sa niskim nagibom.
Integrisani liveni okvir	Cijela mašina je izgrađena na lijevanom okviru velike{0}}čvrste, eliminirajući rezonanciju pri velikim brzinama i produžavajući vijek trajanja.

Inspekcijski standardi

1. Vizuelni pregled

Cijev za grijanje ne smije biti bez vidljivih nedostataka ili oštećenja. Bilo kakve površinske pukotine, ogrebotine ili deformacije treba zabilježiti, a grijaća cijev se mora odbaciti ako su defekti ili oštećenja preveliki nakon što su cijevi korištene u mašini za skupljanje cijevi za 18 stanica.

2. Dimenzionalna inspekcija

Cijev za grijanje treba izmjeriti kako bi se osiguralo da zadovoljava potrebne dimenzije. Dužina, prečnik i debljina cevi za grejanje treba da budu unutar dozvoljene tolerancije, kao što je navedeno u specifikacijama proizvoda.

3. Električna svojstva

Električna svojstva cijevi za grijanje treba izmjeriti kako bi se osiguralo da ispunjavaju tražene specifikacije. Otpor cijevi za grijanje treba biti unutar propisanog raspona, a otpor izolacije također treba biti unutar dozvoljene granice.

4. Nepropusnost zaptivke za skupljanje

Nepropusnost zaptivke za skupljanje treba provjeriti kako bi se osiguralo da je pravilno zaptivena. Svako curenje pronađeno tokom tlačne probe treba popraviti, a cijev za grijanje se mora ponovo testirati.

5. Testiranje performansi

Performanse cijevi za grijanje treba testirati kako bi se osiguralo da može ispuniti zahtjeve električnog kuhala za rižu. Brzina grijanja, očuvanje topline i efikasnost korištenja energije trebaju biti unutar specificiranog raspona 18-stanice cijevne mašine za skupljanje.

Mašina za valjanje cijevi može se koristiti zajedno saGV-014 Mašina za hranjenjei može biti opremljen uređajem za označavanje cijevi.
