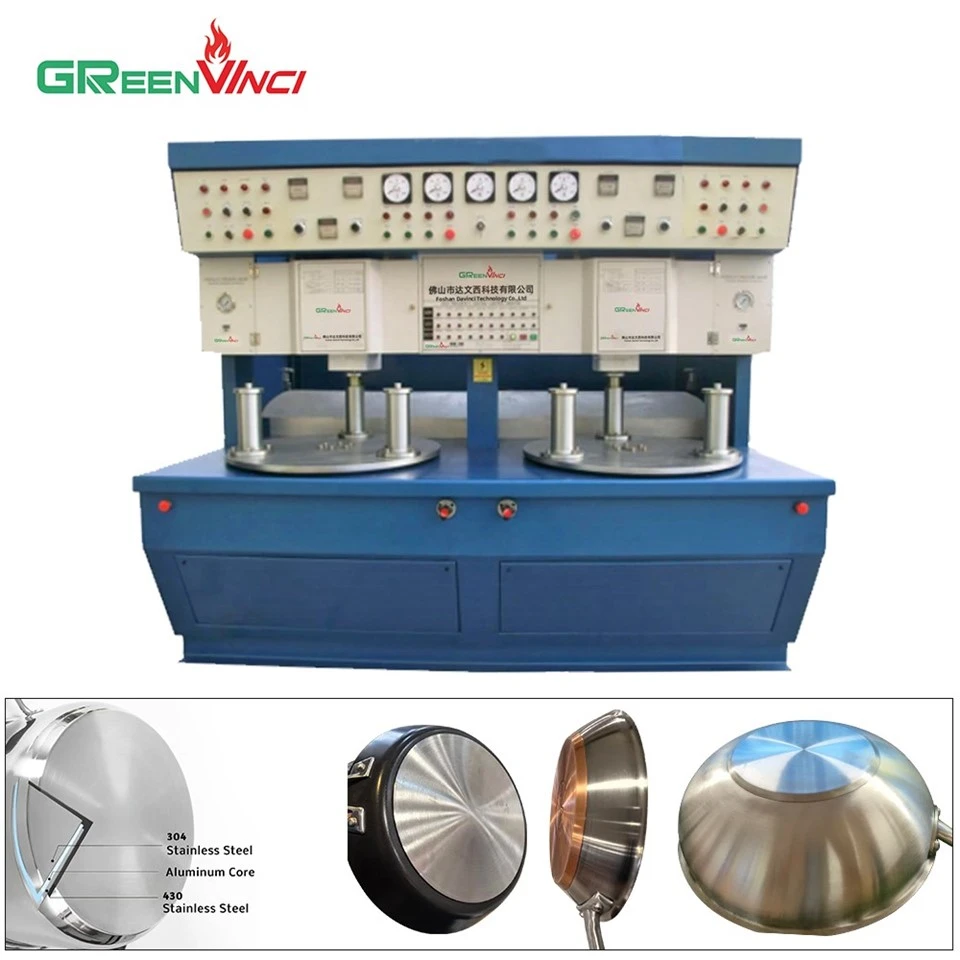

Mašina za lemljenje sendvič dna

Mašina za lemljenje sendvič dna je automatizirani uređaj koji koristi visoko-indukcijsko grijanje na visokoj frekvenciji ili visoko-zagrijavanje otporom na jaku struju kako bi se tijelo posuđa od nehrđajućeg čelika čvrsto povezalo sa kompozitnim dnom napravljenim od materijala kao što su aluminij ili bakar kroz proces lemljenja u vakuumu ili zaštitnoj atmosferi.

Mašina za lemljenje sendvič dna

Ovo je za prijanjanje tepsije sa trostrukim dnom pomoću frikcionog pres zavarivača i grejanje peći, koja obezbeđuje najbolje temperaturne uslove brzo i redovno.

Glavni tehnički indikatori

Input

320KVA 220~380V 50/60Hz

Izlaz

240KW 300kHZ

Kapacitet

Oko 8s/kom; 450 kom/h

Operativna sposobnost

a) Debljina aluminijuma koji se može pričvrstiti: 1,3 mm ~ 10 mm

b) Pričvrsni krug Maksimalni prečnik: 320 mm

c) Terpratura grijanja: 450 stepeni

Dimenzija:

1900mmx2800x2000mm

1900mm x1950mmx2000mm

(DXŠXV)

Bruto težina

Oko 5bTon

Induction Brazing machine manufacturer

Glavne komponente opreme

Jedinica za vibracije:

1. Dvostruki oscilacijski sistem

2. Unutrašnja ventilacija i automatska kontrola temperature (održava se na 30-40 stepeni)

3. Izlazni opseg: 0-60 kW, 300 kHz

4. Uređaj za prebacivanje oscilatornog kola

Kontrolna jedinica napajanja

1. SCR kontrola napajanja omogućava preciznu kontrolu uslova grijanja

2. Digitalni sistem zaštite od prekomjerne struje sa vakuum cijevima

3. PLC-bazirani rad omogućava odabir najpogodnijeg upravljačkog sistema za operatera

4. Rad CCM PCB-a pruža uvid u status mašine

Ispravljačka jedinica: Pojačani i AC-DC ispravljač je potreban za oscilirajuću jedinicu

1. ulazni napon: 0-380 ACV

2. ulazni napon: 0-10,000 ACV

1. napon ispravljača: 10.000 ACV

2. napon ispravljača: 10.000 DCV

Sistem hlađenja destilovanom vodom

1. Unutrašnja cirkulacija destilovane vode za hlađenje

2. Sistem eliminiše koroziju u cevima za rashladnu vodu

Radni pritisak: 4-6 kg/cm² Brzina protoka: 120 I/min

3. Izmjenjivač topline: unutrašnja cirkulacija 12 m³/h, vanjska cirkulacija 30 m³/h

4. Termometar se koristi za mjerenje temperature vode, pritiska i zapremine za rad zaštitnih mehanizama

Induction brazing machine

Stainless steel pot brazing machine factory

Osnovni princip rada

Trenutno, obične kompozitne sendvič mašine za lemljenje dna prvenstveno koriste sljedeće tehnologije: visoko-indukcijsko lemljenje visoke frekvencije

Proces: Tijelo lonca i kompozitno dno (sa prstenom za lemljenje i fluksom koji su prethodno-postavljeni između njih) se postavljaju u učvršćenje. Oprema generiše visoko{2}}izmjeničnu struju, koja kroz indukcijski namotaj stvara snažne vrtložne struje na dnu lonca, brzo zagrijavajući lonac i kompozitno dno (za nekoliko sekundi do desetina sekundi).

Grejanje: Toplota se generiše direktno iz metala, što ga čini izuzetno efikasnim.

Okruženje: Obično se izvodi na zraku, fluks (pasta za lemljenje) se koristi za sprječavanje oksidacije i promicanje protoka lemljenja.

Karakteristike: Brzo zagrevanje i visoka efikasnost proizvodnje, ali zahteva visok oblik obradaka i usklađenost namotaja.

Kratak opis procesa lemljenja

Loading -> Workpiece Positioning -> High-Frequency Induction Heating -> Brazing Melts and Fills the Welding Seam -> Cooling and Solidification ->Istovar

Imajte na umu:Kada koristite ovosendvič mašina za lemljenje dna, osigurajte da su radnici obučeni prije preuzimanja svojih radnih mjesta kako biste izbjegli lične ozljede uzrokovane nepravilnim radom opreme.
